Cara mudah pasang saklar ganda

-

Saklar seri/ganda merupakan alat pemutus dan penghubung arus listrik yang melayani 2 beban lampu yang  berbeda biasanya dipasang di ruang tamu dan teras ,dapur dan teras belakang dll,saklar jenis ini sangat cocok sebagai saklar penghemat kabel yang dipasang pada 1 tempat.

 Keuntungan menggunakan saklar seri/ganda  :

 1. menyalakan lampu dalam satu tempat untuk 2 lampu dengan ruangan yang berbeda

2. lebih hemat menggunakan kabel cukup ukuran 3 x 2.5mm saja

3. lebih hemat dalam penggunaan arus listrik

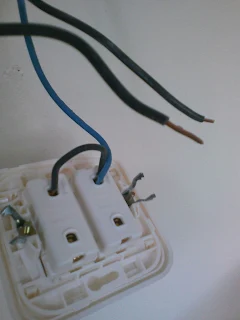

gbr2.merakit kabel pada sakelar

saya akan membahas bagaimana cara pemasangan sakler seri atau saklar ganda. saklar seri merupakan jenis 2 kontak yang sejajar dalam satu box saklar, untuk melayani 2 lampu yang berbeda yang disesuaikan dengan kondisi ruangan misalnya ditempatkan pada posisi ruang tamu dan teras, bisa juga ruang dapur dengan wc.Jadi penggunaan sakelar seri sistim outbow / luar dan sistim dalam itu sama saja itu semua tergantung penempatannya.yang penting pemasangannya tidak salah hanya menggunakan kabel 3x2.5mm cara kerjanya tidak menggunakan kabel Netral ( N ) cukup ar.us positif saja melalui jemperan seperti gambar dibawah ini.


gbr3.bagian terminal saklar seri

Adapun cara pemasangan sakelar seri adalah sbb:

1. Siapkan alat dan bahan :

a. Alat
- tang kombinasi
- obeng plus dan mines
- pisau carter
- palu

b. bahan .:
- 1 unit sakelar seri sistim inbaw/dalam
- kabel secukupnya ukuran 3x2.5mm.
- sekrup secukupnya.


2. Lakukan pekerjaan :

a. posisikan box saklar pada  tembok yang di bobok
dengan memasang box saklar dengan semen agar box tidak goyan endapkan beberap jam agar adukan semen kering.

b. masukan kabel ukuran  3 x 2.5mm yang sudah dikupas
masukan kabel dari ata kedalam pipa yand dikeluarkan dari box saklar

c. pemasangan saklar seri
siapkan saklar seri yang sudah di jemper dengan kabel dan masukan kabel warna biru sebagai sumber arus utama kunci bagian baut terminalnya

d. pemasangan saklar seri
setelah kabel arus utama terpasang ,lakukan pemasang ke dua kabel arus balik yang melayani masing masing lampu,kunci terminal saklar tsb dengan obeng bunga

e. rapikan saklar tersebut dengan mengunci bagian tutupnya.
setelah terpasang lakukan penguncian komponen saklar dengan mengunci pada box dengan obeng bunga agar tidak goyang

kesimpulan pekerjaan tsb sesuaikan kode warna yang ada tetapiuntuk arus utamaharus jelas agar penyambungan diatas tidak salah.Untuk teman teman pembaca mudah mudahan artikel ini bisa dipraktekan di rumah anda
