cara menggunakan tang skun pres

-
Gbr 1. 1  set tang skun


Peralatan listrik merupakan sarana atau penunjang kerja bagi seorang teknisi listrik untuk melakukan pekerjaan sehari hari dalam pemasangan instalasi listrik, beberapa peralatan yang sering di gunakan seperti tang kombinasi,tang lancip dan tang potong tentunya sudah tidak asing untuk dipergunakan.disini saya akan memperkenalkan peralatan yang sama sebutannya  yaitu tang skun yang sering dipakai untuk  pekerjaan perakitan panel terutama membuat sambungan dengan cincin pengikat pada ujung kabel / pembuatan ceka

Tang scond merupakan peralatan hidrolik dengang mata crimping berbagai ukuran yang disesuaikan dengan keinginan kita yang digunakan untuk menyatukan atau menjepit tembaga dengan cincin yang dipres untuk disambungkan pada baut terminal, yang biasa kita liat pada  terminal panel, biasa dipasang di jalur breaker atau ground.tang ini juga memiliki Anti karat dalam jangka waktu yang lama dengan box penyimpanan yang tersusun rapi
beberapa pekerjaan yang menggunakan tang skun prees diantaranya untuk menjepit kabel dengan ceka dengan cara di pompa itu gambarannya saya akan menjelaskan cara menggunakan tang skun press sbb


1. Ambil cincin dan kabel NGA yang dikupas

Dengan memasukan inti kabel NGA kedalam cicin sambungan yang siap di kunci menggunakan tang skun

gbr 2.cincin penyambungan kabel


2. Ambil tang skun yang disiapkan

Setelah kita membukan ceka pada tang skun dengan memasaukan  kedua crimping lempengan penjepit baja sesuai ukuran Kabel dan masukan pada tang skund dengan memutar kunci baut agar kendor.

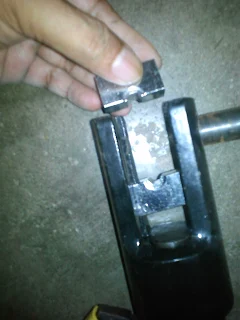

Gbr 3. masukan kunci pada tang skun


 3. Lakukan penyambungan

Dengan memasukan kabel dan cincin tembaga  lalu tekan dengan tuas tang skun setelah kencang lepaskan.

Gbr 4. Saat menggunakan tang skun dengan menekan tuas  penjempit.


4. hasil pekerjaan

Setelah dikerjakan terlihat  menyatu dengan cincin sambungan yang siap di masukan ke baut atau sekrup sambungan .

Gbr 5. Pembuatan cincin sambungan oleh tang skun

Hanya ini saja artikel yang bisa saya buat tentang cara menggunakan tang skun press,untuk pembuatan cincin sambungan, semoga rekan rekan pembaca dapat melakukanya.
